SISTEMAS DE REUTILIZACION DE AGUAS GRISES - 2 DE 2
La configuración de un sistema de reutilización de aguas grises depende principalmente del tipo de construcción, la forma en que se instalarán las tuberías y la cantidad de agua gris que se desea recuperar.
En viviendas nuevas construidas sobre losa, la mejor alternativa es prever desde el inicio un punto de acceso independiente para las aguas grises. Esto permite mantener separadas las aguas provenientes de duchas, lavamanos y lavandería de las aguas negras, facilitando la incorporación inmediata o futura de un sistema de reutilización.
Para seleccionar la solución adecuada, comenzaremos por dos preguntas simples: ¿qué tipo de cámara de acceso requiere el proyecto y qué capacidad necesita?

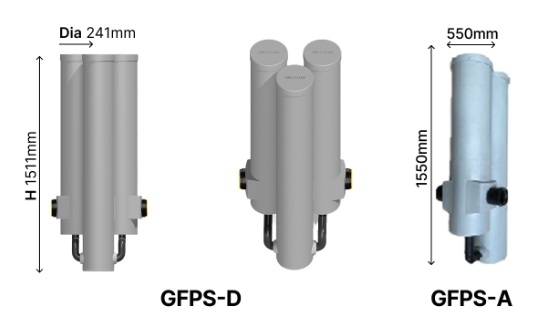

La cámara Greyflow PS está diseñada para viviendas nuevas sobre losa, donde las tuberías de aguas grises se encuentran bajo el nivel del suelo. Es una solución compacta recomendada para terrenos de hasta aproximadamente 400 m².
Incorpora un volumen de regulación de 30 litros, entrada y rebalse de 110 mm, permitiendo dejar la vivienda preparada para recuperar y reutilizar las aguas provenientes de duchas, lavamanos y lavandería.
Hay dos configuraciones disponibles: GFPS-A, con un filtro de 10″, para aplicaciones de menor demanda; y GFPS-D, con dos filtros de 10″, para proyectos que requieren una mayor capacidad de filtración.

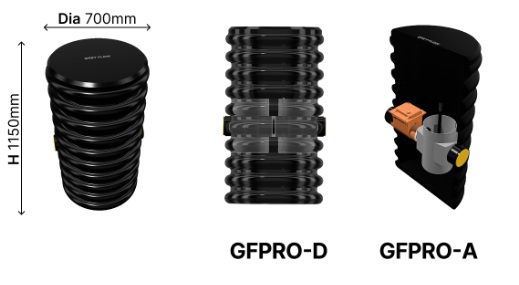

La cámara Greyflow PRO está orientada a viviendas y proyectos de mayor tamaño, especialmente para terrenos superiores a aproximadamente 400 m² y aplicaciones donde se espera recuperar un mayor volumen de aguas grises.
Incorpora un volumen de regulación de 120 litros, entrada y rebalse de 110 mm, proporcionando una mayor capacidad para instalaciones residenciales de mayor demanda.
Se ofrece en dos configuraciones: GFPRO-D, con dos filtros de 10″, para una mayor capacidad de filtración; y GFPRO-A, con un filtro de 10″ y válvula de reflujo, para aplicaciones que requieren una configuración compacta y controlada. Ademas incorpora una valvula de no retorno desde la red de alcantarillado.
La configuración de doble filtro de 10″, instalada en serie, fue desarrollada para reducir la frecuencia de mantenimiento del sistema y prolongar los períodos entre limpiezas.
De acuerdo con las pruebas realizadas por el fabricante, el uso de un sistema de doble filtración puede reducir la frecuencia de limpieza de los filtros en aproximadamente un 70%, lo que resulta especialmente conveniente en instalaciones con mayor volumen de aguas grises o mayor carga de sólidos.
La configuración de filtro simple es una alternativa más compacta y resulta especialmente adecuada cuando se utiliza un sistema de retrolavado automático, permitiendo simplificar la operación y reducir las tareas de mantenimiento manual.
Etapa 2: Finishing Kit
El sistema Greyflow se instala en dos etapas claramente diferenciadas. Durante la construcción de la vivienda se instala la Etapa 1, que corresponde a la cámara de derivación al alcantarillado y que ademas albergara la infraestructura necesaria para capturar las aguas grises provenientes de duchas, lavamanos y lavandería y enviarlas a la red de riego
Una vez terminada la construcción y cuando la vivienda ya se encuentra en poder del usuario final, se selecciona e instala la Etapa 2. Este conjunto transforma la cámara instalada durante la obra en un sistema operativo de desvío y reutilización de aguas grises, incorporando la bomba y el sistema de filtración.
La filtración puede configurarse con limpieza manual o mediante un sistema de retrolavado automático. En esta última alternativa se incorporan además el gabinete de control, bomba de aire, controlador y sensores de nivel necesarios para automatizar la limpieza del filtro y reducir las tareas de mantenimiento.
La selección del Finishing Kit depende principalmente del caudal requerido, características del terreno y superficie de riego. A continuación se presentan las distintas alternativas de bombas disponibles para adaptarse a diferentes tipos y tamaños de jardines y proyectos de paisajismo.
El Finishing Kit se instala una vez terminada la construcción de la vivienda, cuando el sistema ya se encuentra listo para ser puesto en operación por el usuario final.
En esta etapa se selecciona la configuración definitiva del sistema de reutilización, incorporando principalmente la bomba de impulsión y el sistema de filtración adecuados para las condiciones del proyecto.

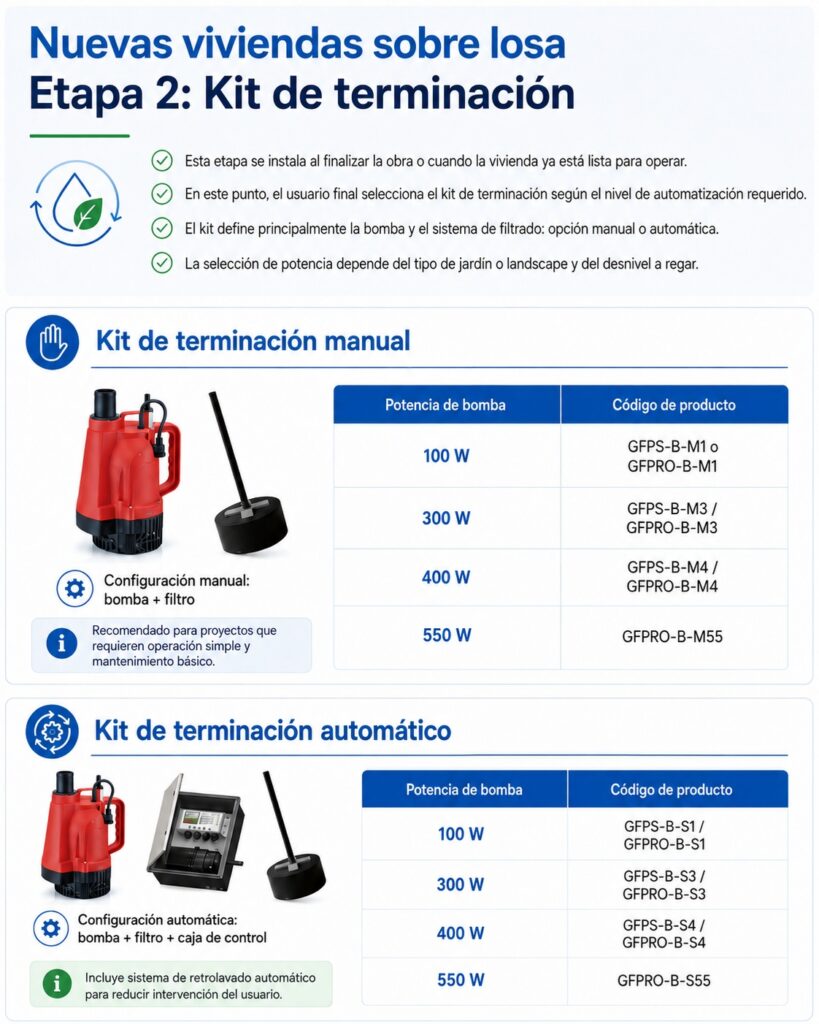

El sistema puede configurarse como Finishing Kit Manual (M), donde la limpieza del filtro se realiza de forma manual, o como Finishing Kit Automático (S), que incorpora un sistema de retrolavado automático para reducir la intervención y el mantenimiento por parte del usuario.

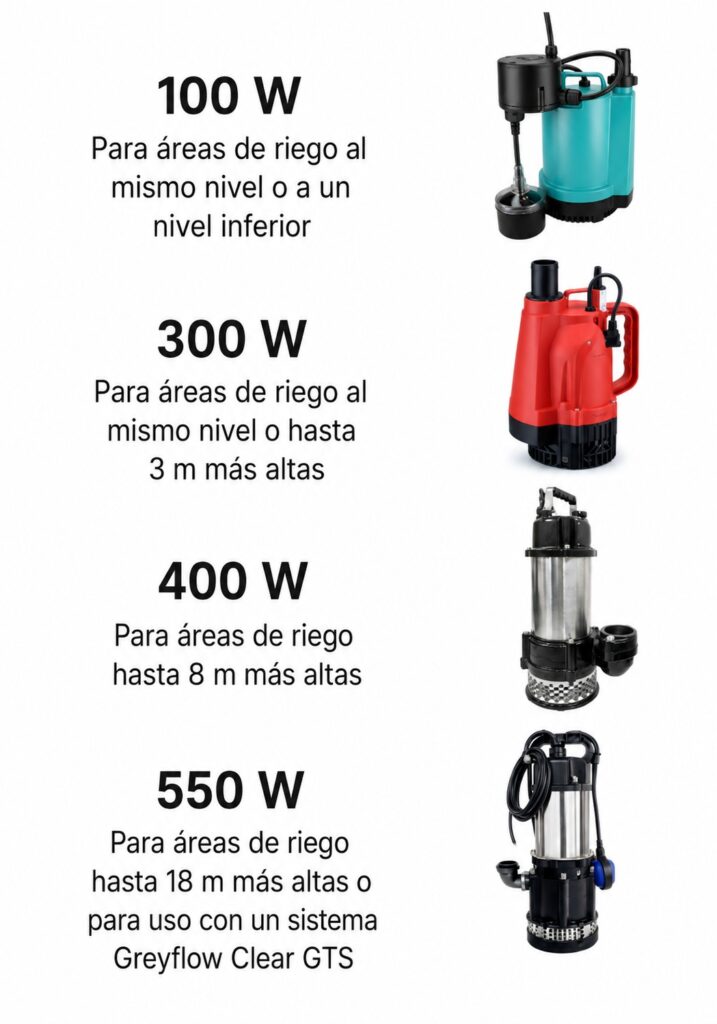

La potencia de la bomba se selecciona de acuerdo con el tipo de jardín o landscape, la superficie a regar y el desnivel existente entre el sistema y el área de riego. A continuación se muestran las distintas configuraciones disponibles y sus respectivos códigos de producto.
